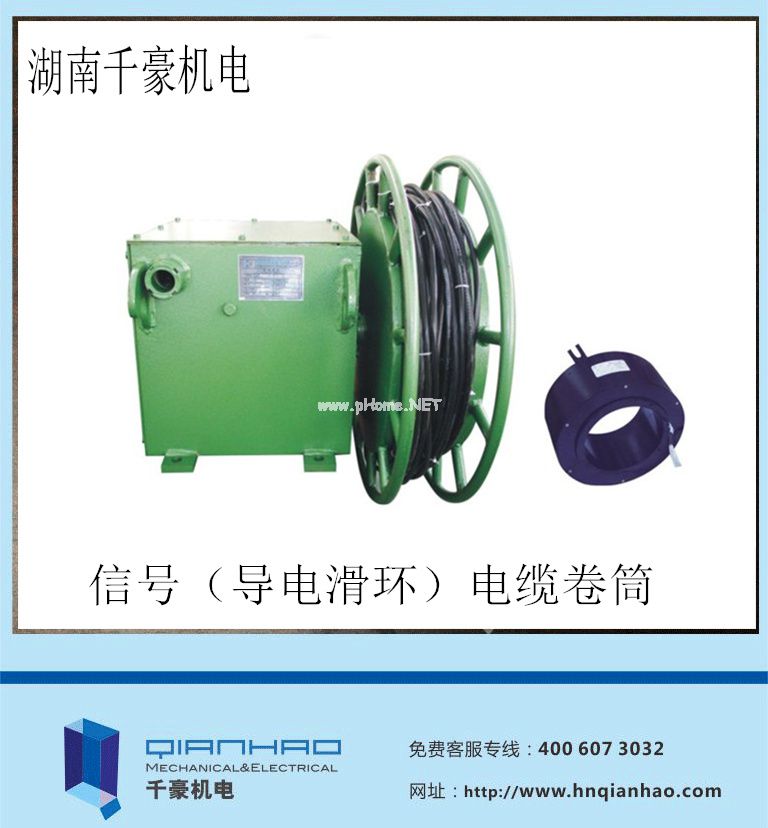

电缆卷筒的结构：卷筒两端，一端支承在带座轴承上(图中未示出)，另一端用两个滚动轴承支承在空心轴上。
空心轴上装有5组集电环。每组集电环由中间三片铜环、外边两片对称绝缘胶木片组成。三片铜环中，最中间的一片有一个耳子能随卷筒回转，另一个耳子与输入电缆相连接，其余两片是固定在空心轴上，是不转的，每片端面上都有一个接头，两边接头同时与控制箱电缆相连。绝缘胶木片可防止电流相与相之间短接。大链轮驱动卷筒动作，小链轮带动排缆螺旋轴回转。卷筒内装有过卷?；?，当电缆在卷筒上的圈数较少(12m左右)时就会自动断电，?；さ缋掠刖硗沧爸?。
